Náš vodiaci prvok s vysokotlakovým tesnením má bohatú škálu typov.
Podporný krúžok je dôležitou základnou zložkou hydraulického valca. Ruichen Seal úspešne vyvinula fenolový prsteň na podporu látky (pás), aby vyhovoval vývoju medzinárodného posuvného kruhu kombinovaného tesnenia a mäkkej podpornej štruktúry. Po rokoch praxe kvalita presahuje kvalitu podobných zahraničných výrobkov a používatelia ju dobre prijali. Tabuľka výkonnosti je možné použiť na referenciu.

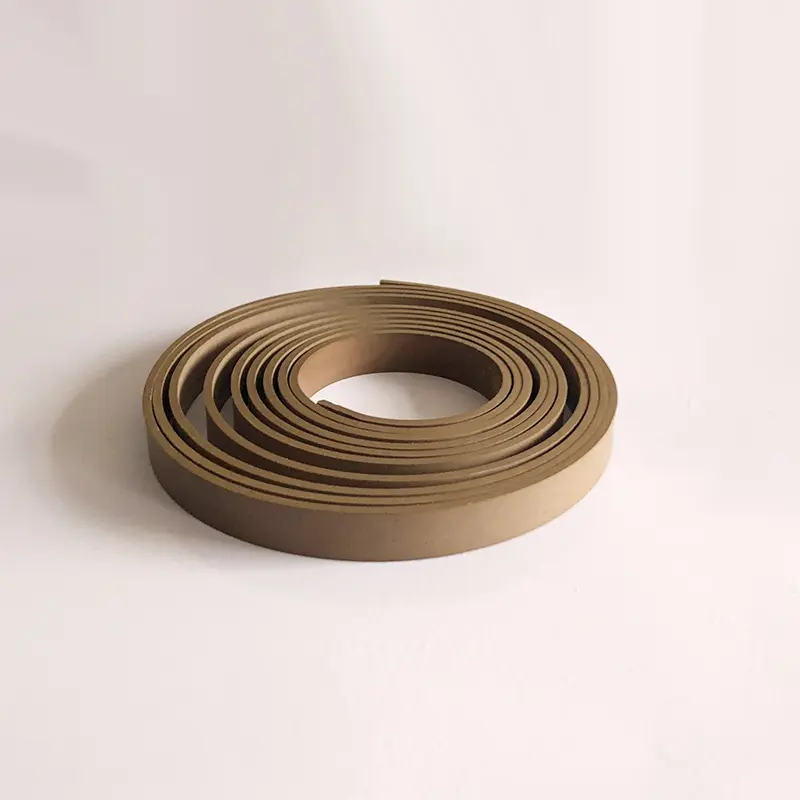

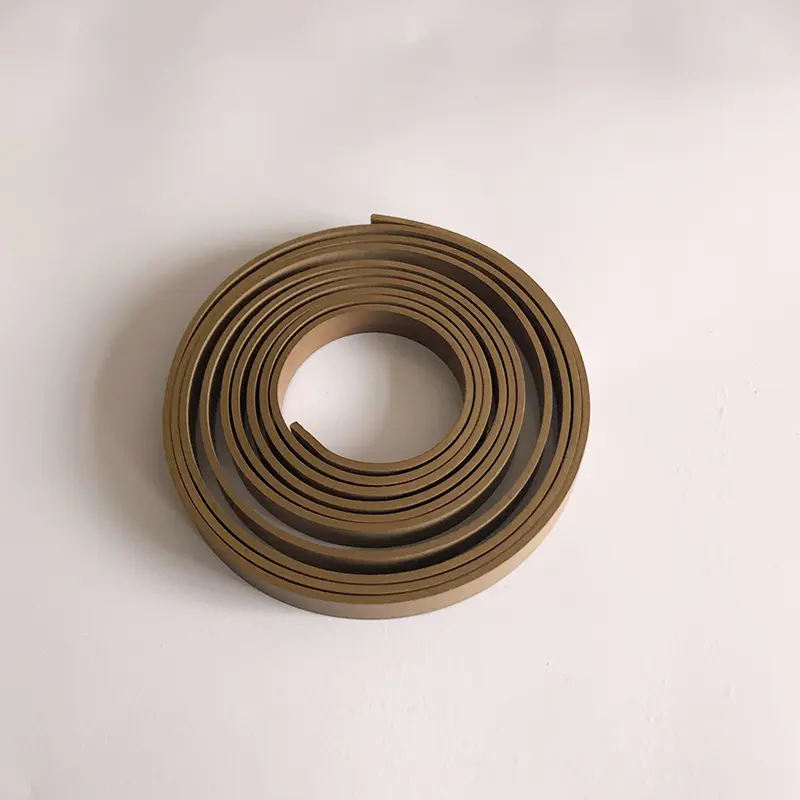

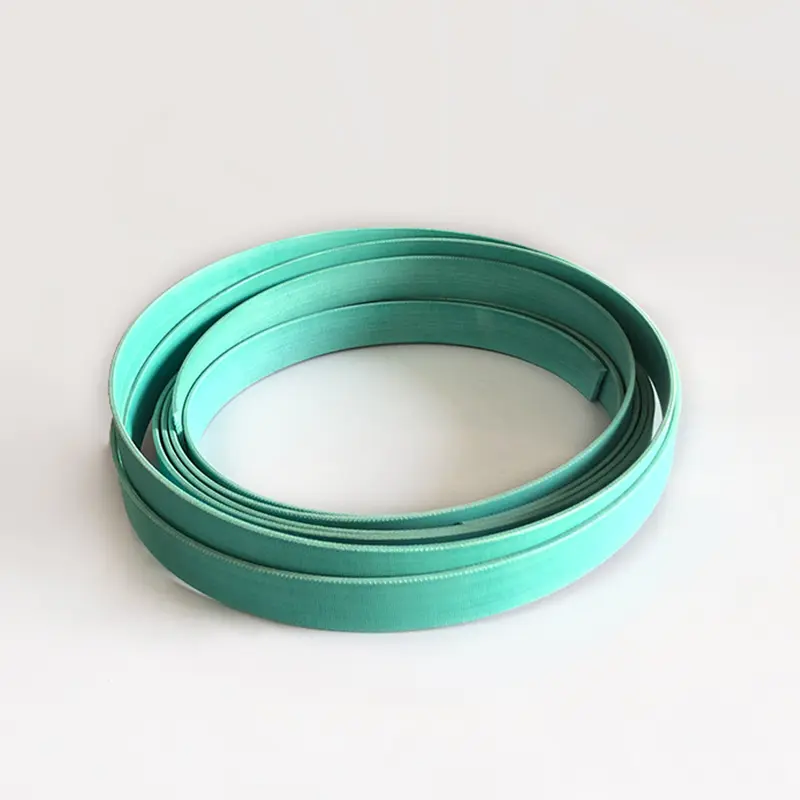

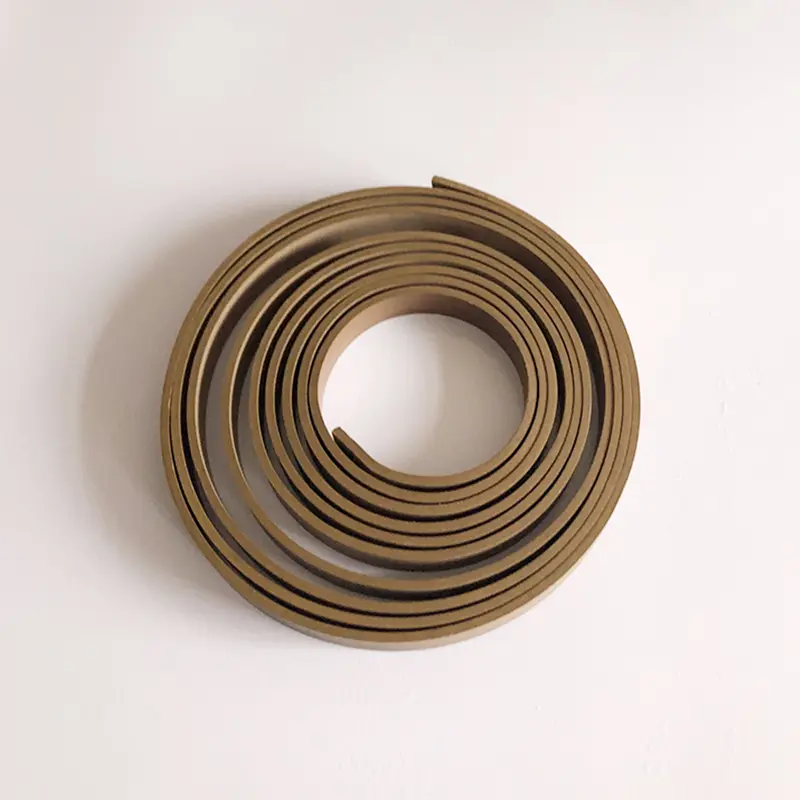

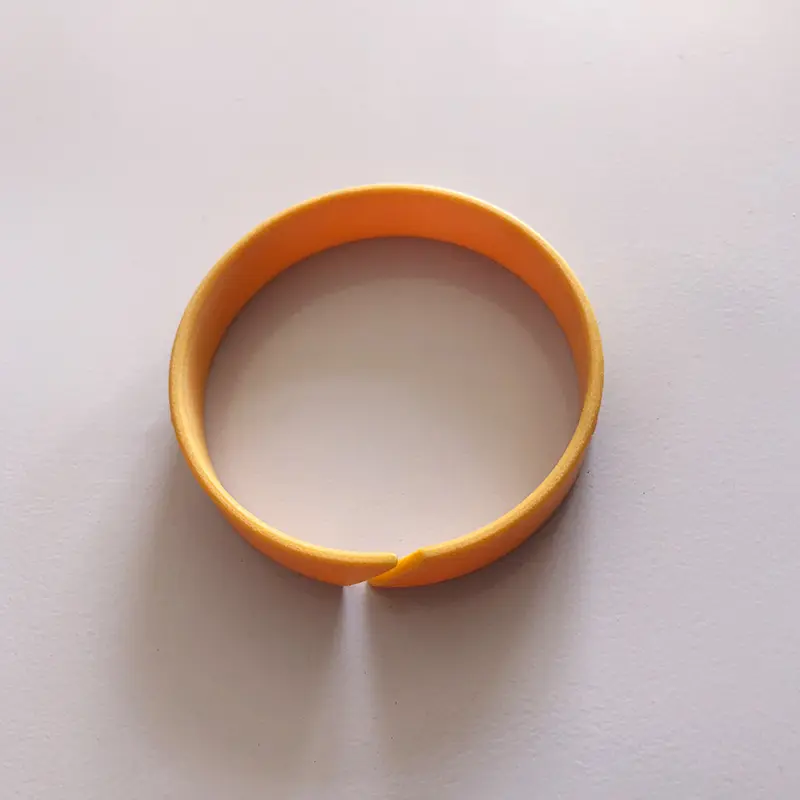

Pokiaľ ide o vodiaci pás, RC1081 zosilnený vodiaci pás polytetraetylénu dodáva bronzovým práškom do PTFE atď., S vysokým obsahom zaťaženia, nízkym opotrebením, nízkym trením a bez plazivých charakteristík; RC1082 Fenolický vodiaci pás, ktorý sa vyskytuje, prijíma fenolový materiál vystužený materiál a jeho kapacita s radiálnym zaťažením je lepšia ako kapacita vodiaceho pásu PTFE. Obidve sa dodávajú v kotúčoch, ktoré sa dajú ľahko rezať a inštalovať, a môžu sa vyhnúť kovovým kontaktom. Pre piestovú tyč a piest sa používajú vodiace krúžky RCS a RCT.
Kruhy odolné voči opotrebeniu majú funkciu presného vedenia piestu alebo piestovej tyče v hydraulickom valci a absorbujúcu radiálnu silu, ktorá môže zabrániť kovovým kontaktom. V porovnaní s kovovými krúžkami majú prstene nekovové opotrebenie výhody odporu opotrebenia, vyhýbania sa kontaktu kovu, potlačeniu vibrácií, umožňujúcim väčšie radiálne vôľu, jednoduché drážky a ľahkú inštaláciu a nízke náklady na údržbu. Sú široko používané. Medzi nimi sú k dispozícii fenolické a PTFE sprievodné prstene, ktoré sa vysielajú na látku, ktoré sú k dispozícii na type rezania na mieste a pripravených na použitie.
Pokiaľ ide o vodiace rukávy, GFAI sa používa pre piestové tyče s podpornými, vodiacimi a prachovými funkciami; GFI sa používa aj pre piestové prúty, ktoré zohrávajú podpornú a hlavnú úlohu; GFA sa používa na piesty, poskytuje podporu a vedenie. Tieto výrobky pomáhajú hydraulickým valcám pracovať stabilne vo všetkých aspektoch.
Funkcie a aplikácie produktu:
Príklad objednávania:

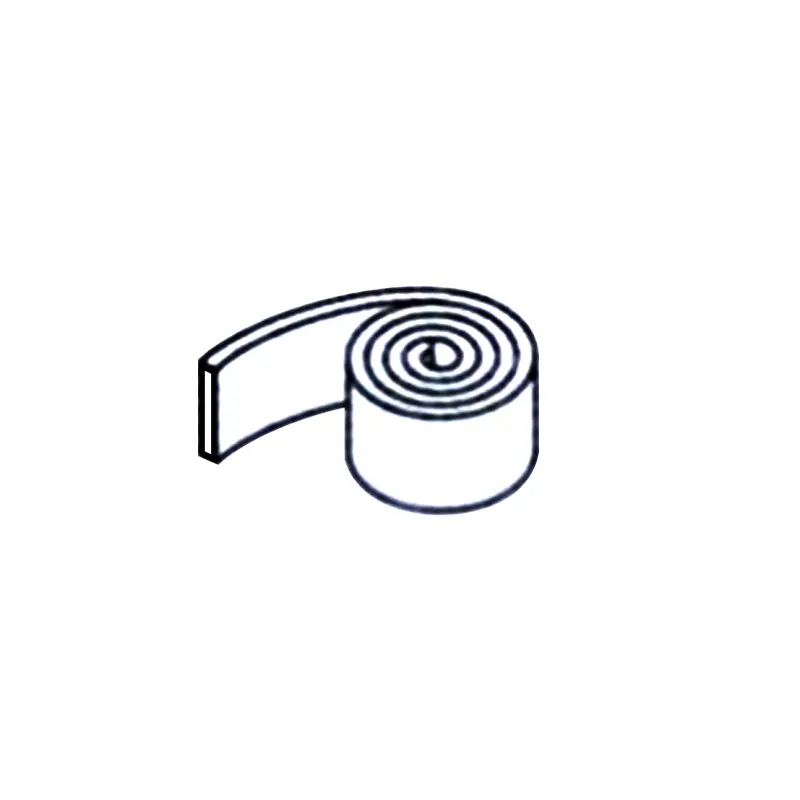

Príklad objednávania pásky PTFE RC1081-9.7x2.5

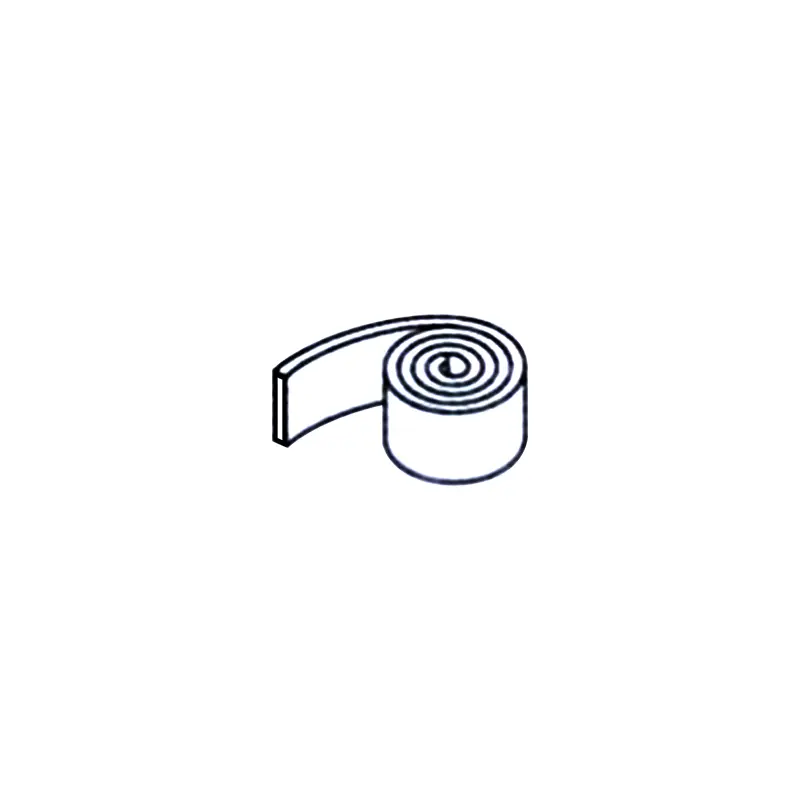

Príklad objednávania pásky s fenolovým látkam RC1082-9.7x2.5

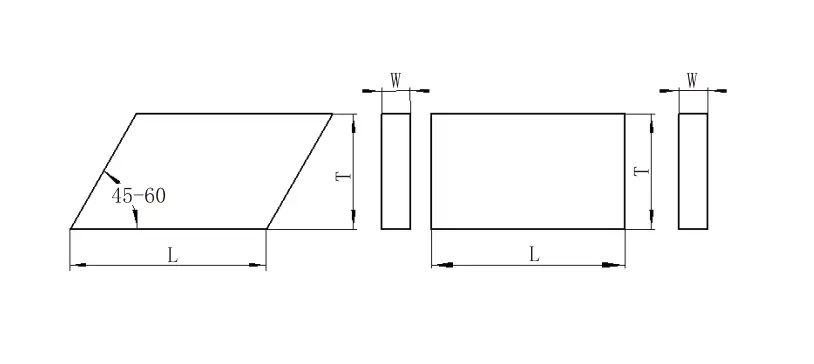

Výpočet dĺžky
Pre hriadeľ: L = 3,1 (D+W) pre otvor: L = 3,1 (D-W)
L --- Dĺžka krúžku D --- Priemer hriadeľa D --- Priemer diery W --- Hrúbka krúžku Z ---

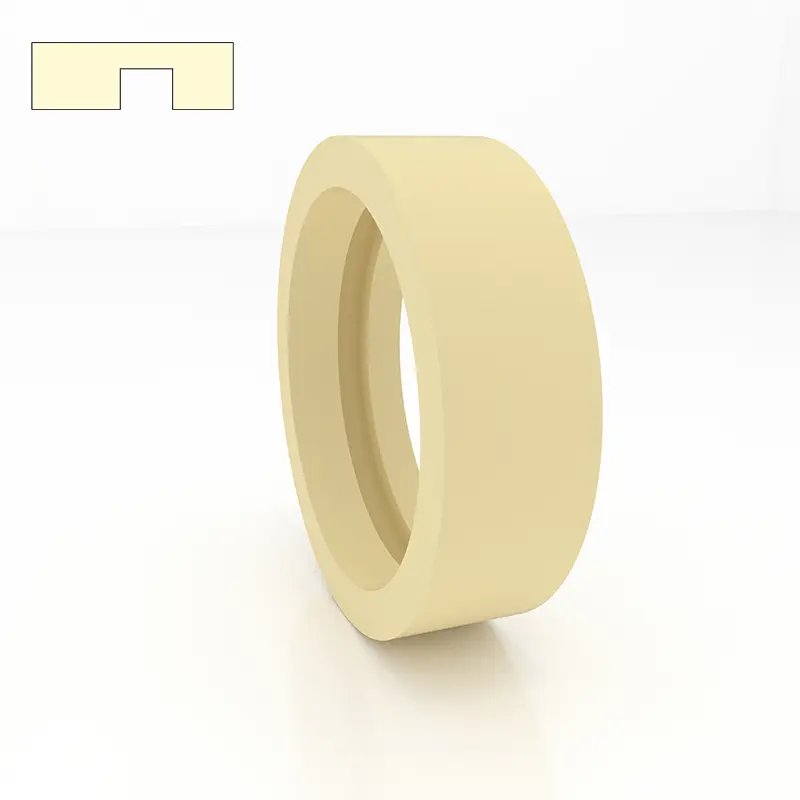

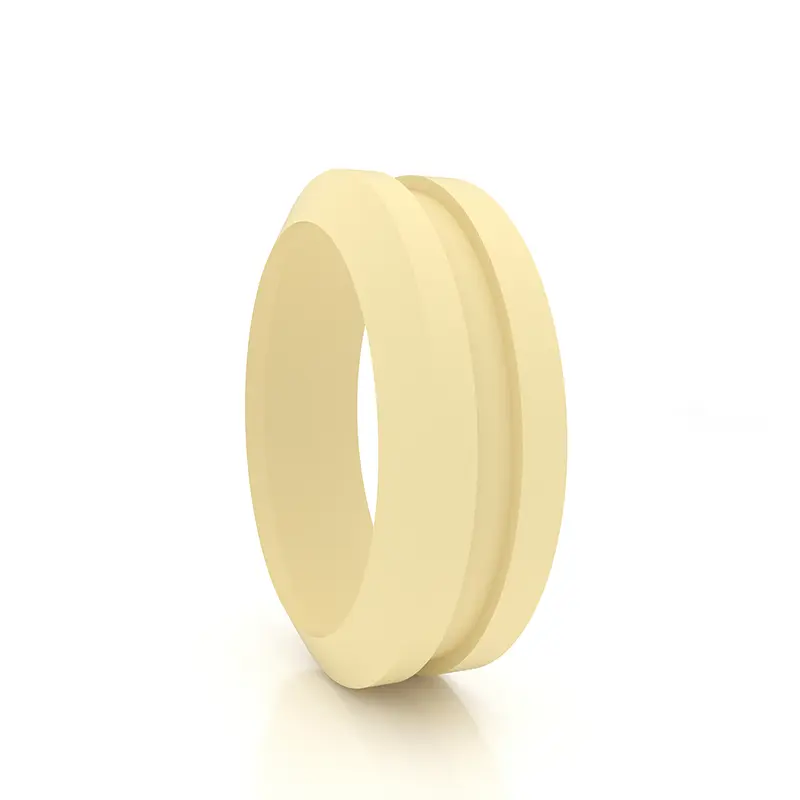

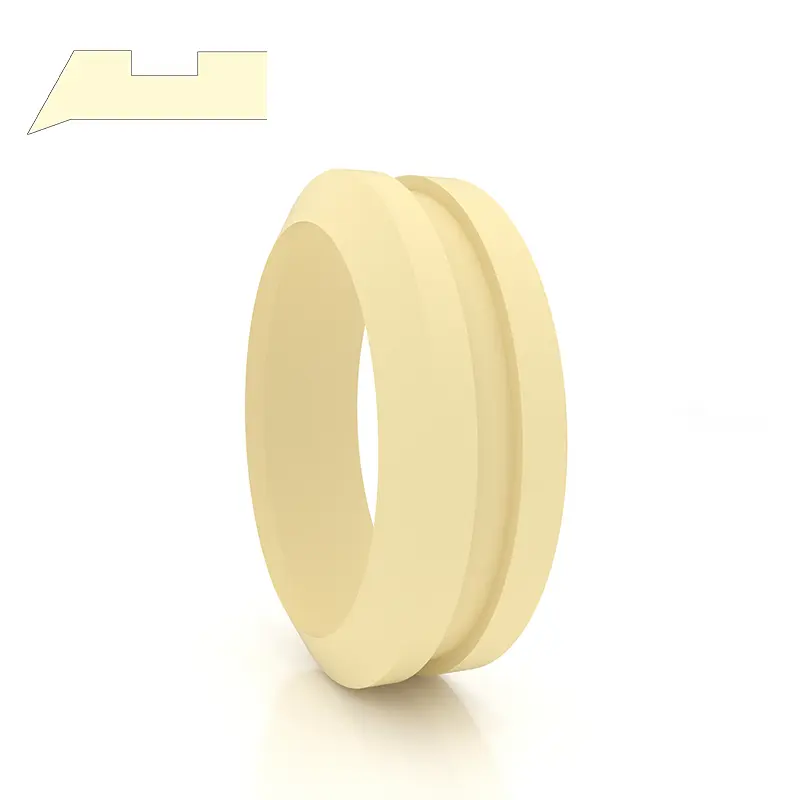

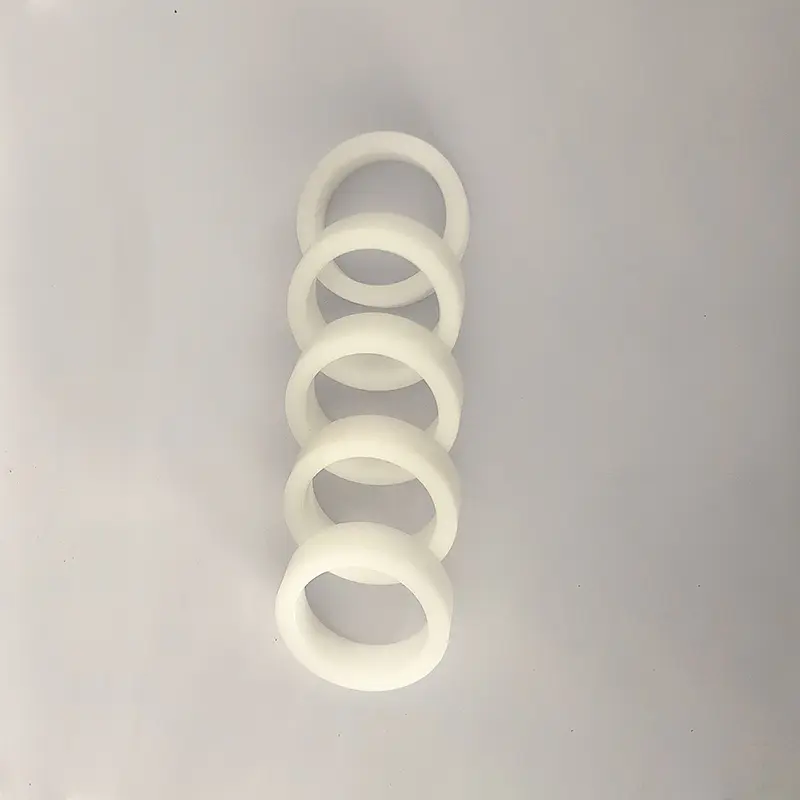

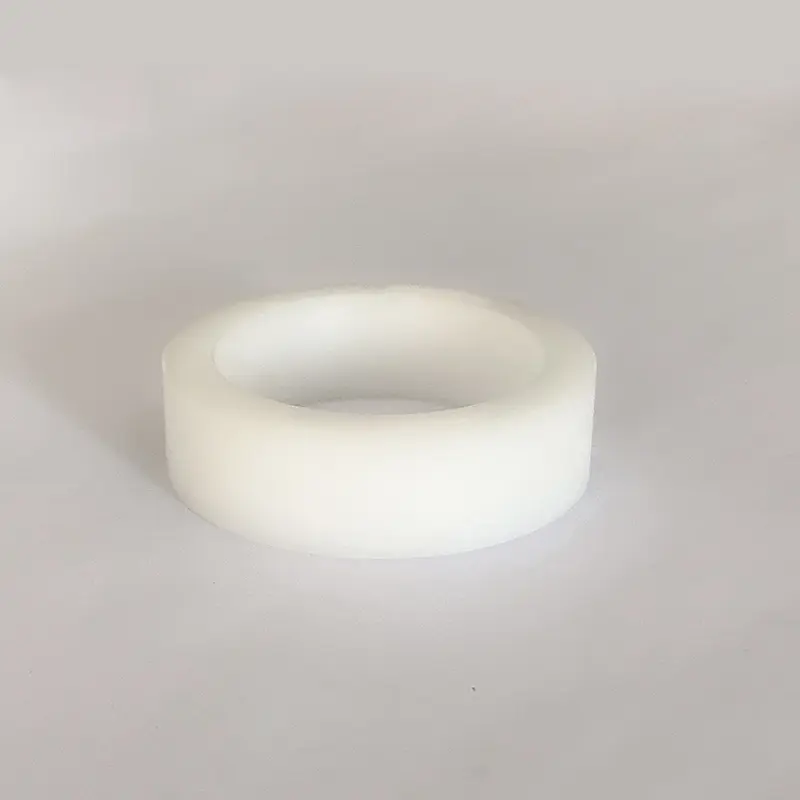

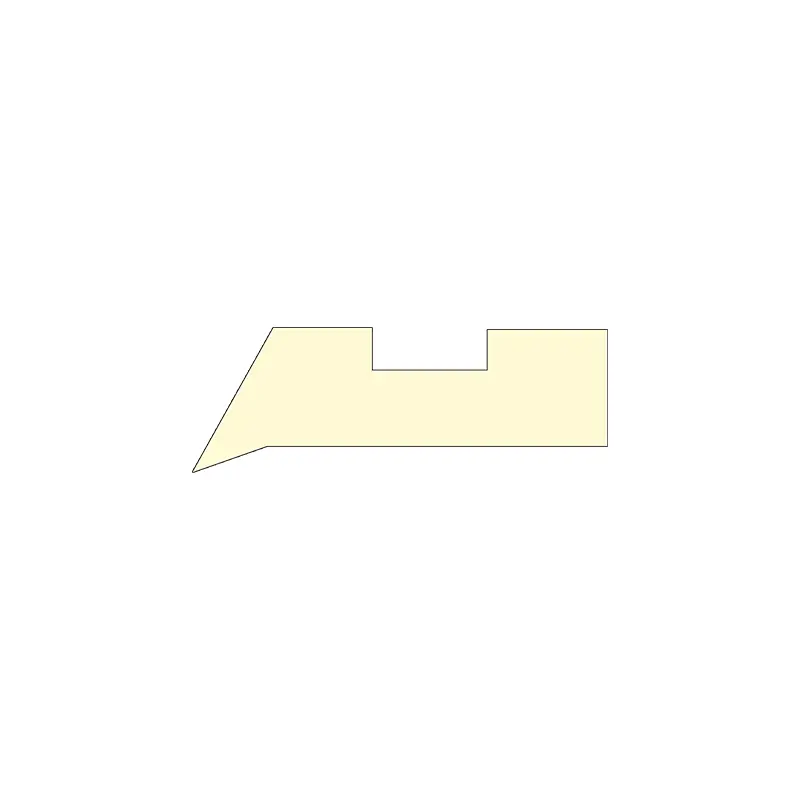

Sprievodca rukáv GFAI
1. Výkon a použitie: Sprievodca rukávmi GFAI je sprievodca pre piestovú tyč, ktorý podporuje a vedie piestovú tyč a má funkciu odolná voči prachu.
2. Materiál: nylon PA, polyoxymetylén POM a polytetrafluóretylén PTFE.
3. Pracovné podmienky: Pracovná teplota: -55 ～+225 ℃ (PTFE sa používa nad 120 ℃).
4. Návrh štandardu: Pri navrhovaní a výbere nájdete v sérii FAI Hunger Company.
5. Metóda označovania a objednávania: Sprievodca rukávmi GFAI je označené číslom objednávky, príklad: GFAI-0600PTFE

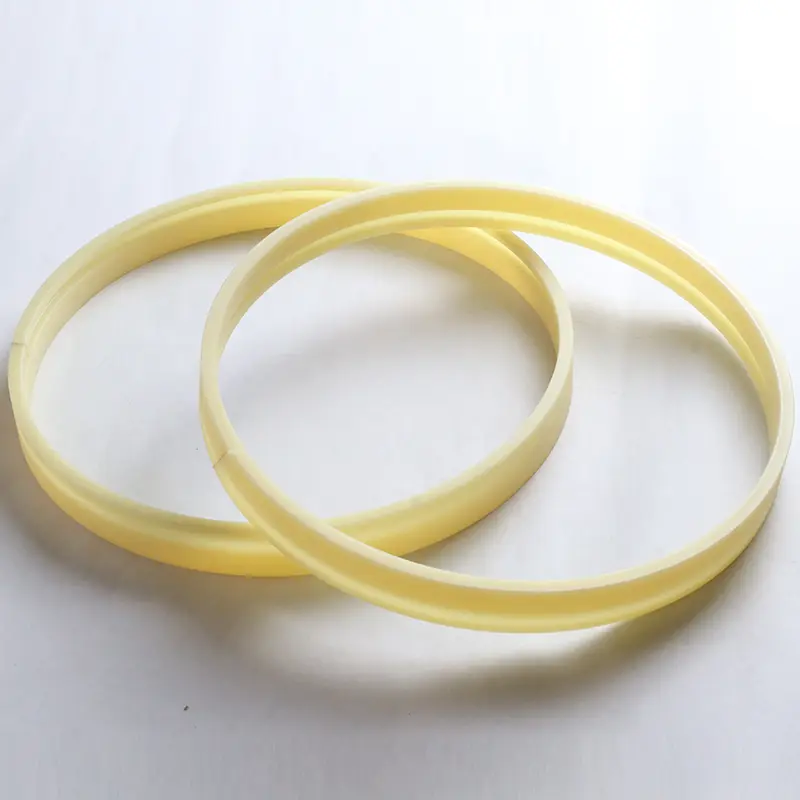

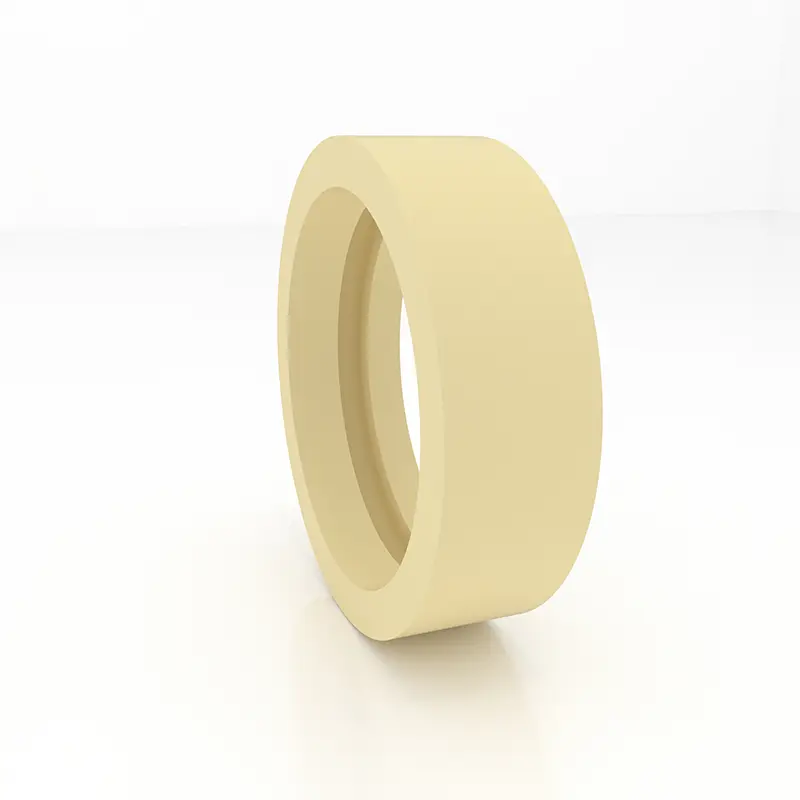

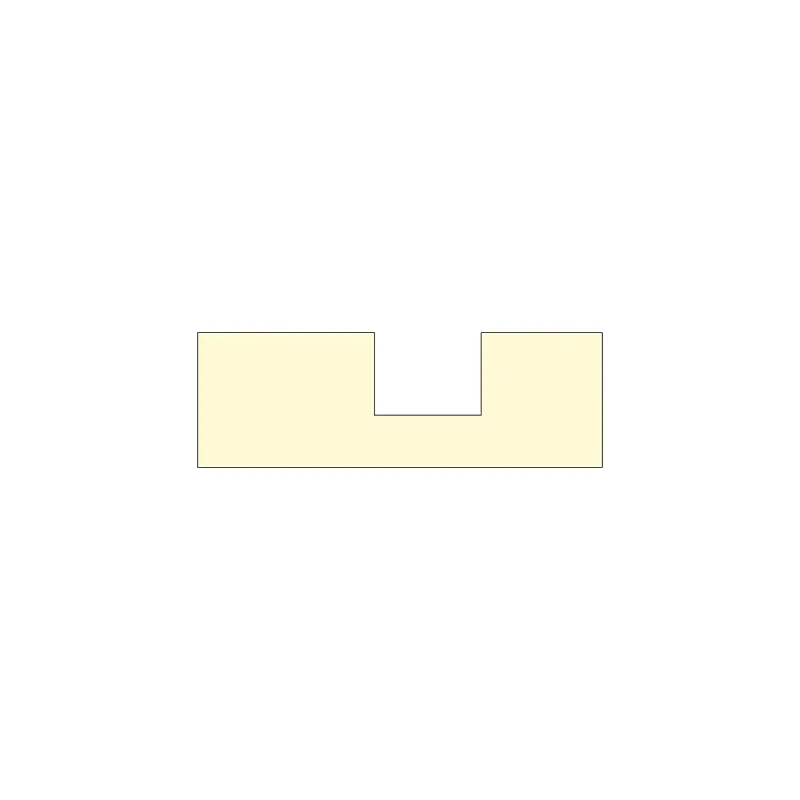

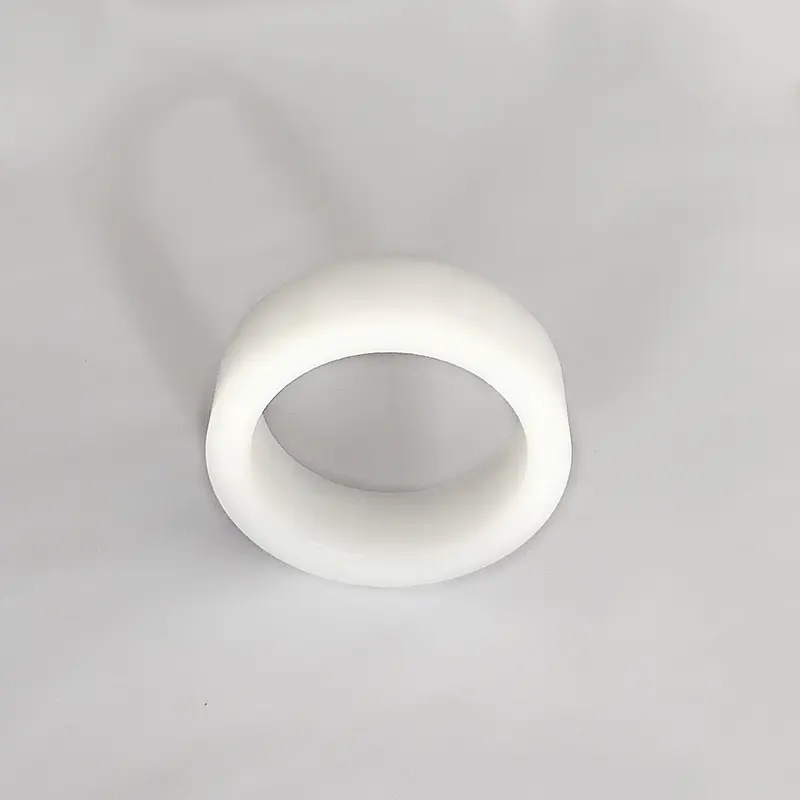

Sprievodca rukáv GFI
1. Výkon a použitie: Sprievodca rukávmi GFI je vodiaci rukáv pre piestovú tyč, ktorý podporuje a vedie piestovú tyč.
2. Materiál: nylon PA, polyoxymetylén POM a polytetrafluóretylén PTFE.
3. Pracovné podmienky: Pracovná teplota: -55 ~+255 ℃ (PTFE sa používa nad 120 ℃)
4. Návrh štandardu: Pri navrhovaní a výbere nájdete v sérii Hunger's FI.
5. Metóda označenia a objednávania: Sprievodca rukávmi GFI je označené číslom objednávky, príklad: GFI-0360PA

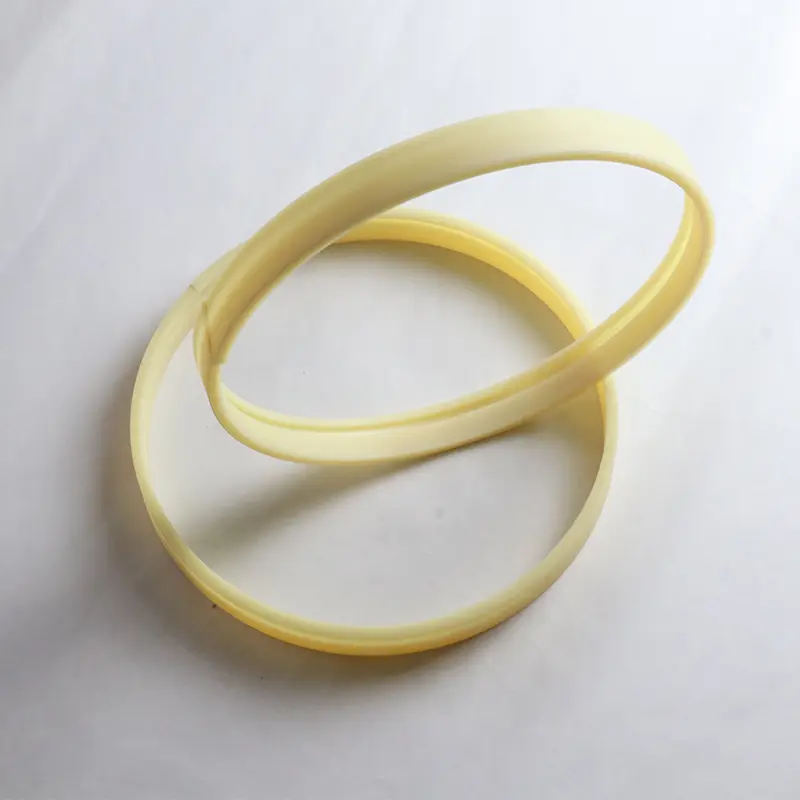

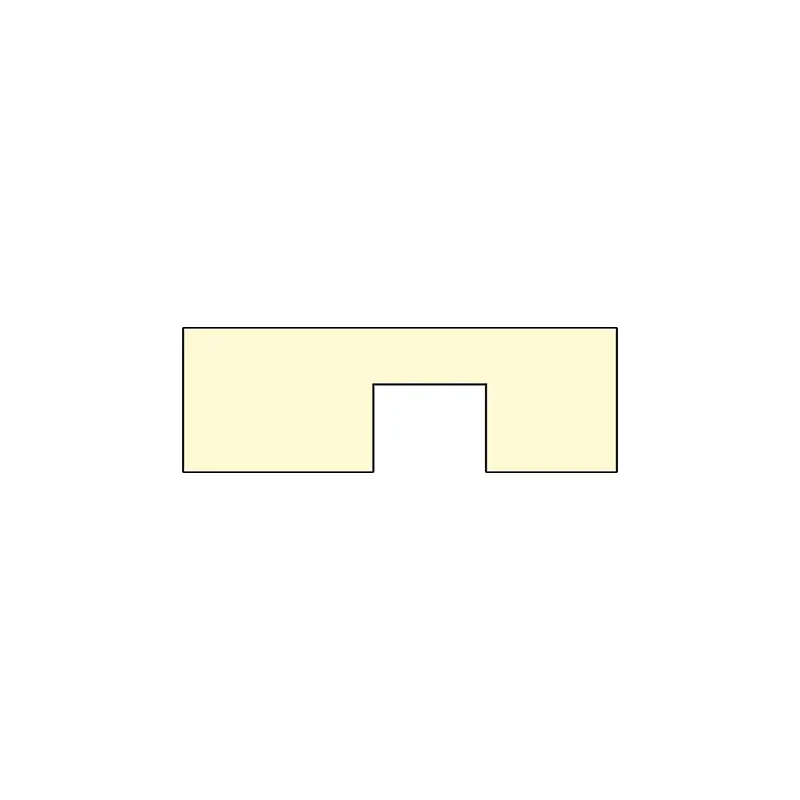

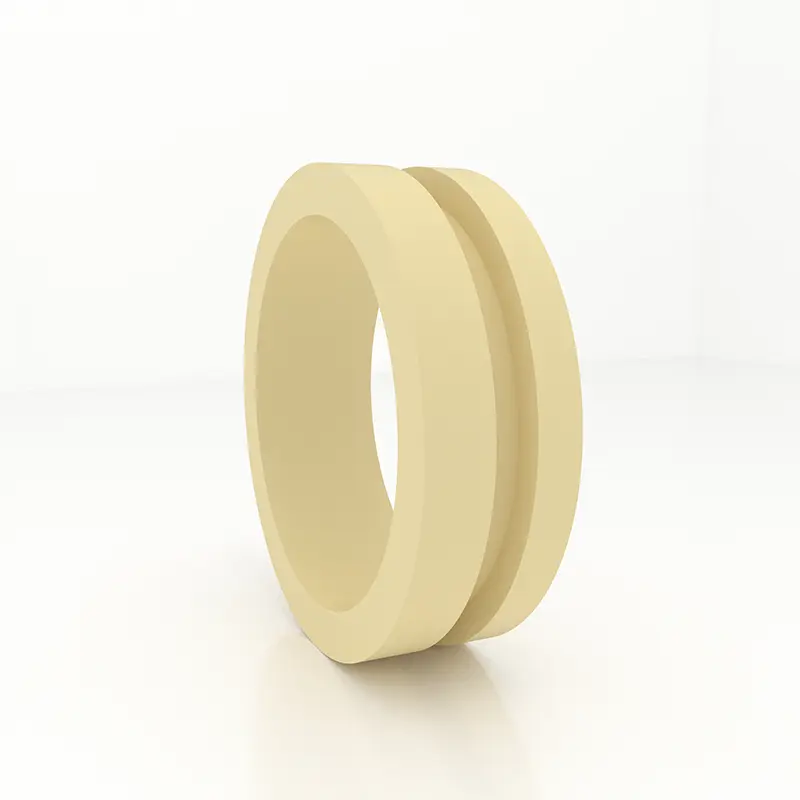

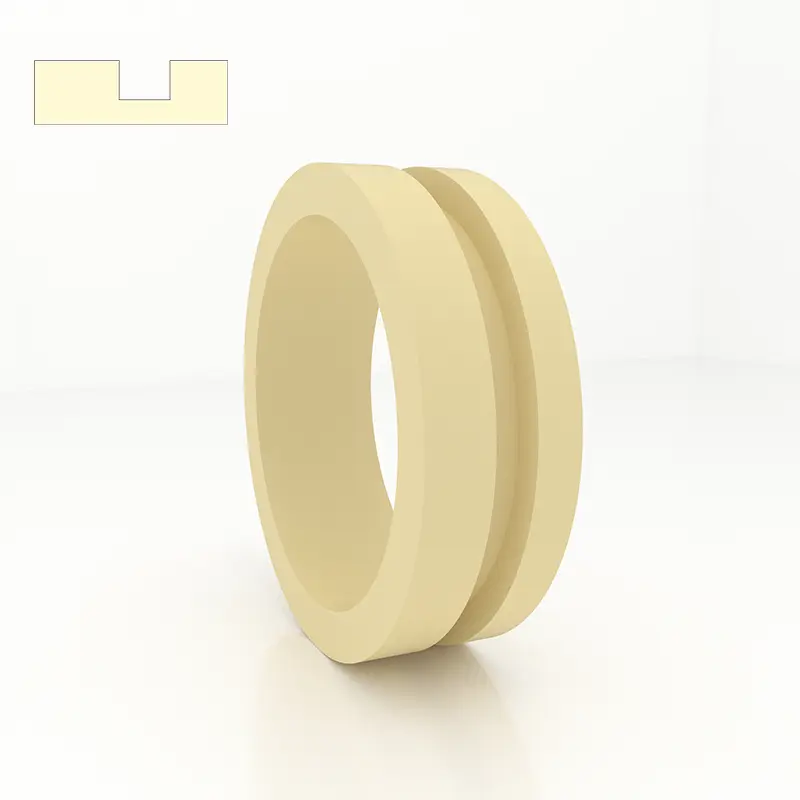

Sprievodca rukáv GFA
1. Výkon a použitie: Sprievodca rukávmi GFA je sprievodca pre piest, ktorý podporuje a vedie piest.
2. Materiál: nylon PA, polyoxymetylén POM a polytetrafluóretylén PTFE.
3. Pracovné podmienky: Pracovná teplota: -55 ~+255 ℃ (PTFE sa používa nad 120 ℃)
4. Návrh štandardu: Pri navrhovaní a výbere nájdete v sérii FA Hunger.
5. Metóda označenia a objednávania: Sprievodca rukávmi GFA je označené číslom objednávky, príklad: GFA-0560PA

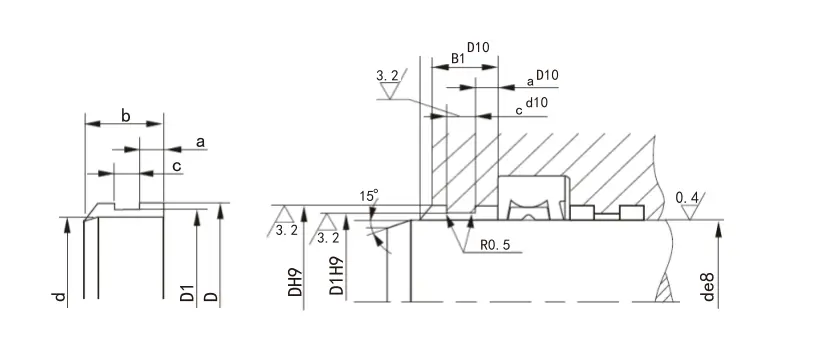

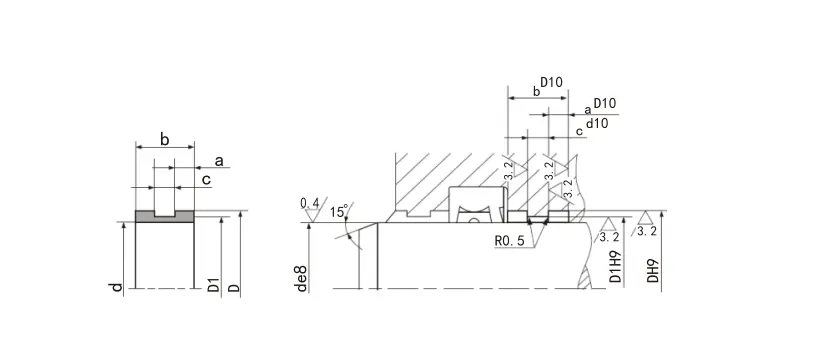

6. Štrukturálne zariadenie:
Špecifikácie:
| Model | Šírka drážky H+0,2 |
Hrúbka T - 0,05 |
Hrúbka t T - 0,05 |
Hrúbka T - 0,05 |
Hrúbka T - 0,05 |
Hrúbka T - 0,05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12,7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| POZNÁMKA: Séria Boldface sa bežne používa séria. Ak požadovaný produkt nie je v tejto tabuľke, kontaktujte nás. | ||||||

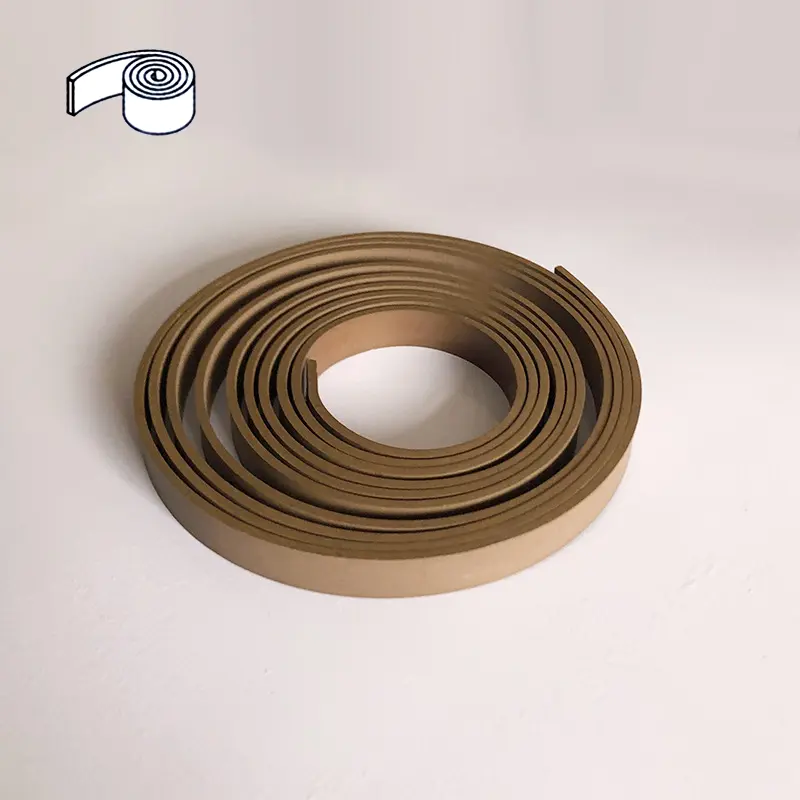

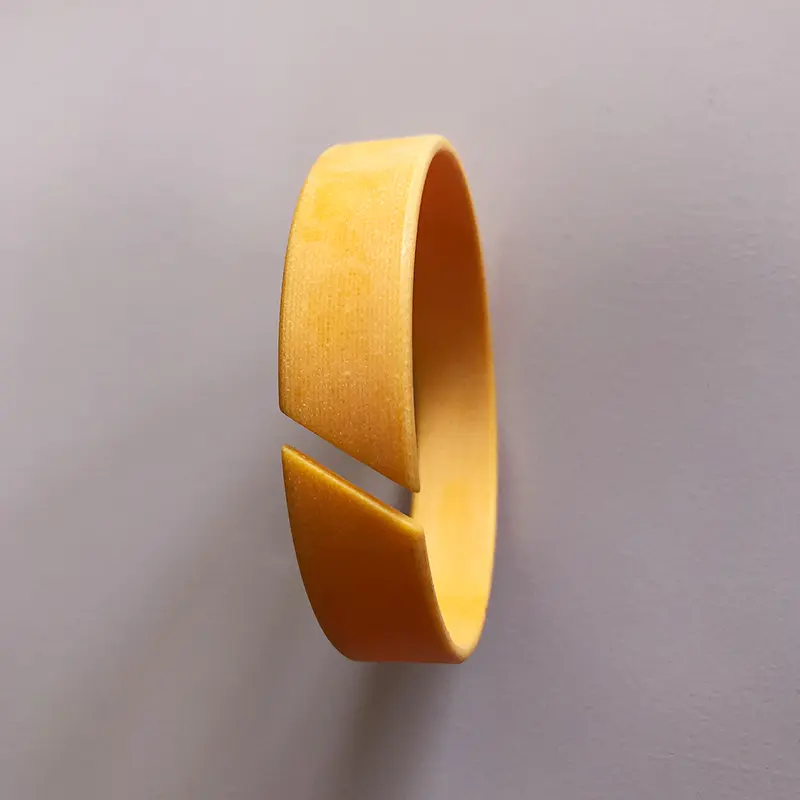

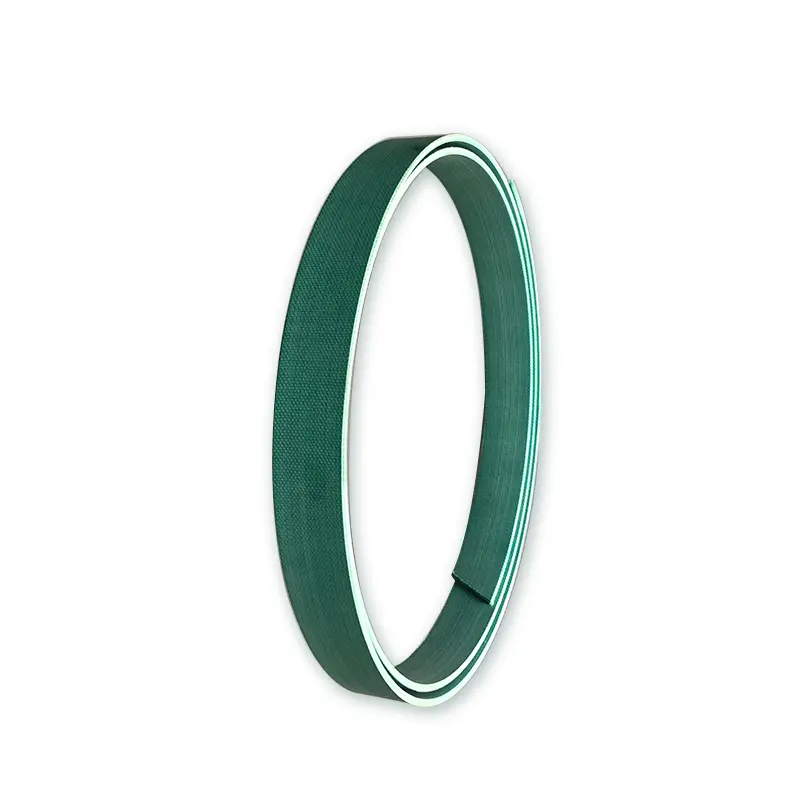

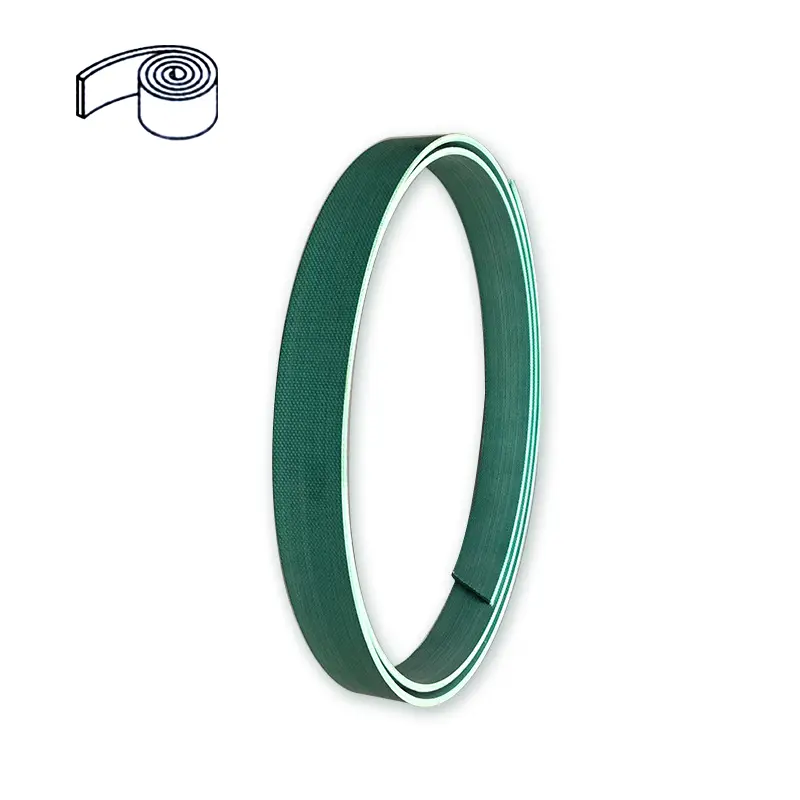

Fenolický podporný prsteň (pás) sa vyskytuje na látkach (pás)
Podporný krúžok je dôležitou základnou zložkou hydraulického valca. Aby sme sa prispôsobili vývoju posuvných kruhov kombinovaných tuleňov a štruktúr mäkkých ložísk na svete, naša spoločnosť úspešne vyvinula prstene fenolických podporných prsteňov, ktoré sa vyskytujú na látkach (pásy). Roky skutočného použitia ukázali, že tento produkt dosiahol alebo prekročil úroveň kvality podobných zahraničných výrobkov a používatelia ho široko ocenili. Tabuľky 1 až 4 sú výkonnostné tabuľky podporných prsteňov (Belts) vyrobené našou spoločnosťou.
Tabuľka 1 Porovnanie fyzických vlastností nášho podporného kruhu a produktov Busak+Shamba
| Zdroj | Podoprieť hrúbku krúžku (mm) | Pevnosť v tlaku (MPA) | Olejový odpor (70 ± 2 ℃*24h) | Prelomenie (MPA) | Priľnavosť (KN/m) |
| Móda+Shamba | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Naše výrobky | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (s grafitom) | 390 | 0.63 | 36.4 | 2.08 |
| Vzorový typ | Naše výrobky | Orchot tlg ① | Duratec900 ① | Turcite47 ② | MT64/5B | Nokwr (deň) | Polyoxymetylén | Mačka (USA) | |
| Meraná hodnota | Požadované ukazovatele | ||||||||
| Pevnosť (MPA) | ≥ 350 | ≥ 330 | ≥ 350 | ≥ 280 | ≥ 50 | ≥ 270 | ≥ 150 | ≥80 | ≥ 217 |
| Vzorový typ | Naše výrobky | Orchot tlg ① | Duratec900 ① | Turcite47 ② | MT64/5B | Nokwr (deň) | Polyoxymetylén | Mačka (USA) | |
| Meraná hodnota | Požadované ukazovatele | ||||||||
| Pevnosť (MPA) | ≥ 350 | ≥ 330 | ≥ 350 | ≥ 280 | ≥ 50 | ≥ 270 | - | ≥80 | ≥ 217 |
| Zaťaženie na jednotku Dĺžka kontaktu W (n/mm) | Hertz kontaktné relé ΔH (N/mm2) | Koeficient trenia | |||
| Stav suchého trenia | Stav mazania na kvapkanie ropy | ||||
| Naše výrobky | Orchot tlg | Naše výrobky | Orchot tlg | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

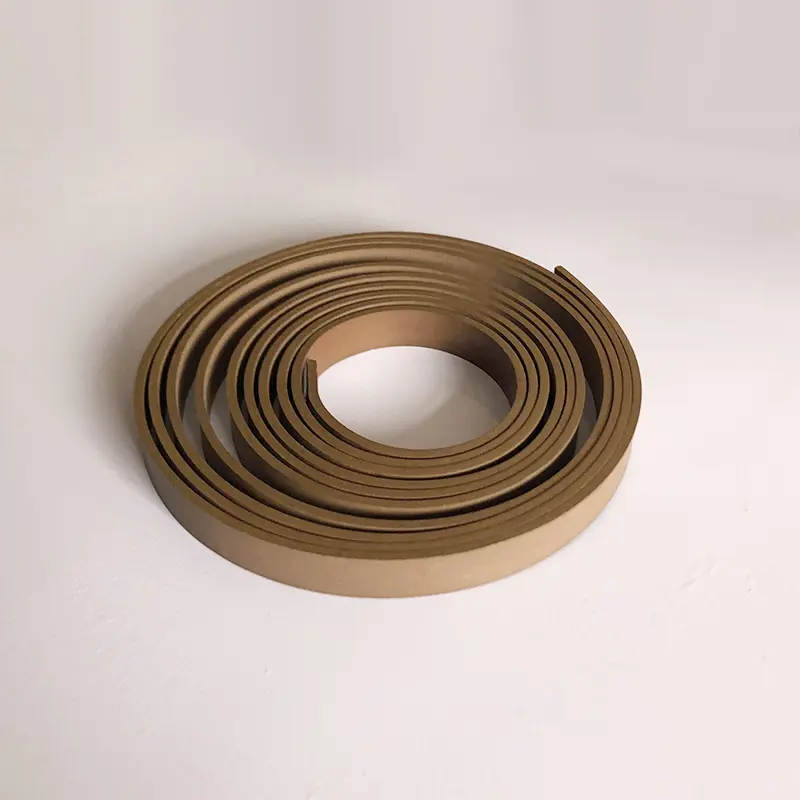

| Materiál | Ptfe+bronz |
| Dodávka | Roll (zvyčajne asi 20 metrov/kotúč) alebo rezaný na požadovanú dĺžku |
| Výhody | 1. Nízke trenie, žiadne plazivé a hryzenie; |
| 2. Môže fungovať dobre aj bez dostatočného mazania; | |
| 3. Odolný voči rôznym médiám, vynikajúca chemická stabilita; | |
| 4. Môže pojať tvrdé predmety zabudované do kruhu odolného voči opotrebeniu, aby sa znížilo tvrdé predmety, ktoré poškriabali valec a tesnenia, takže v situáciách s ťažkým zaťažením používajú viac krúžkov odolných voči opotrebeniu; | |
| 5. Má tiež dobrý odpor opotrebenia v situáciách vysokorýchlostných a svetlom zaťaženia, takže je to najpoužívanejší prsteň odolný voči opotrebeniu; | |
| 6. Žiadne obmedzenia veľkosti, ktoré sa dajú použiť v situáciách s veľkým priemerom. | |
| Teplota | -60 ~+200 ℃ |
| Maximálna rýchlosť | 15 m/s |
| Maximálna vytlačenie | 15N/mm2 (20 °) |
| 7,5 N/mm2 (80 °) | |
| 5N/mm2 (120 °) |

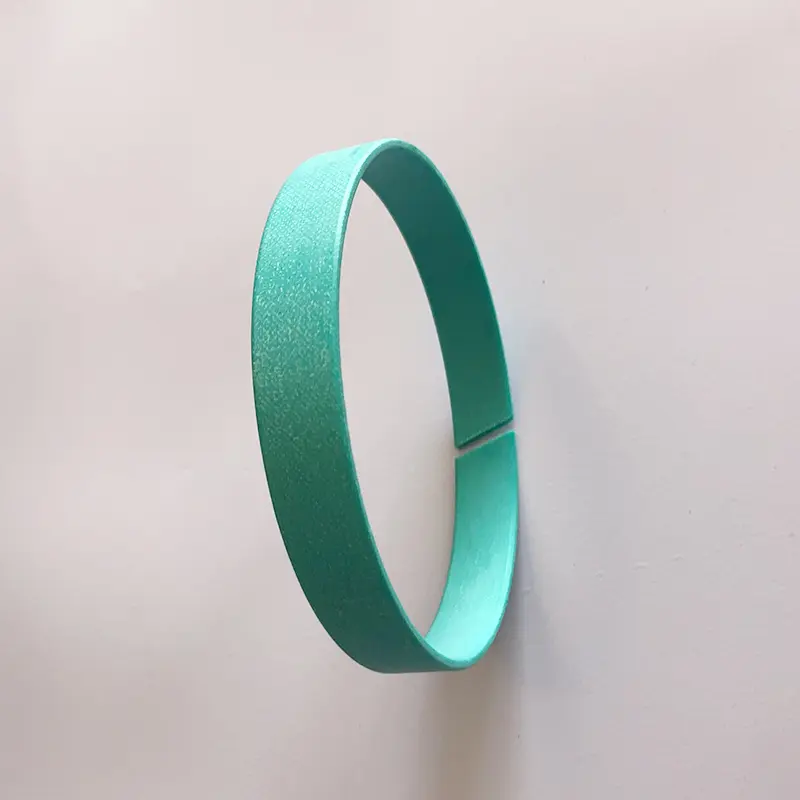

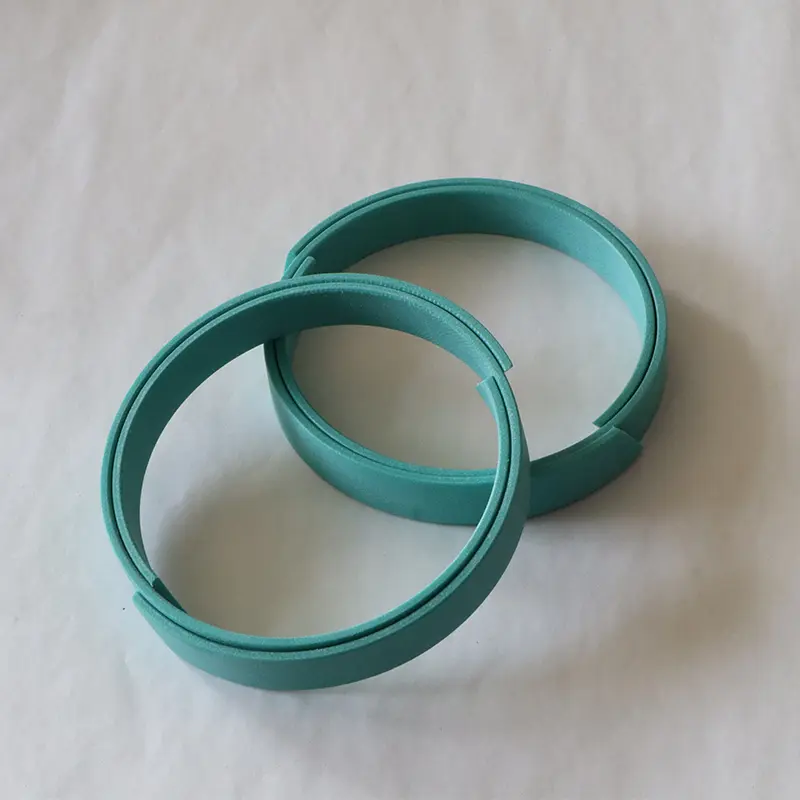

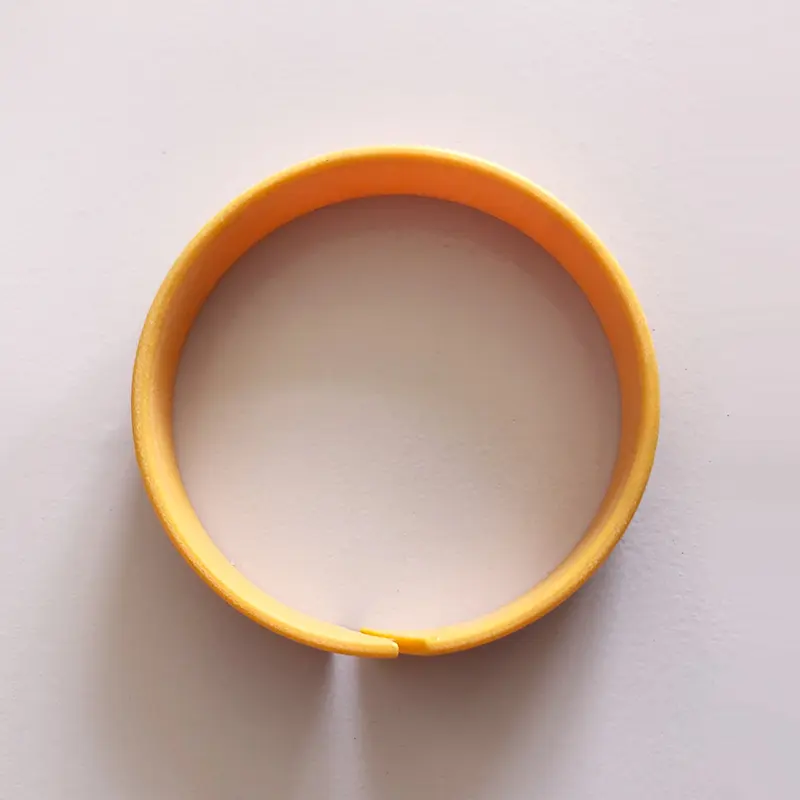

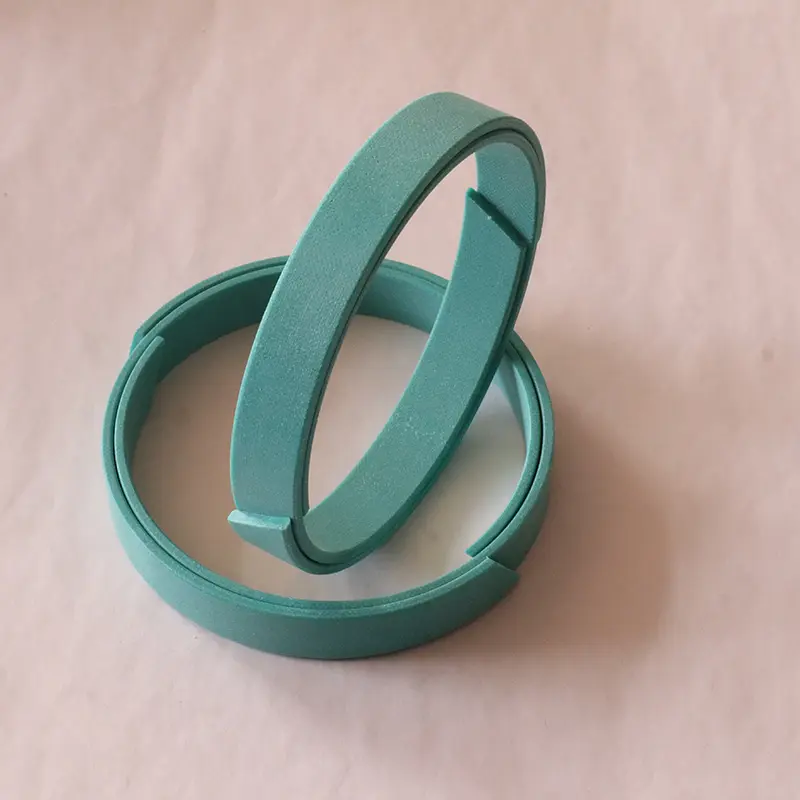

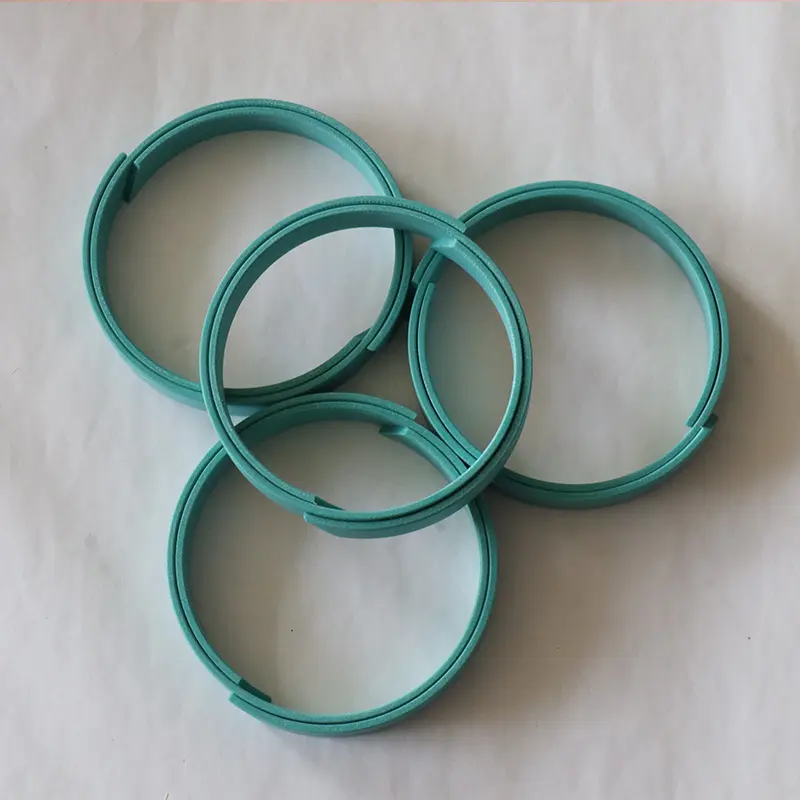

RCS nekovový sprievodca prsteň pre piestovú tyč

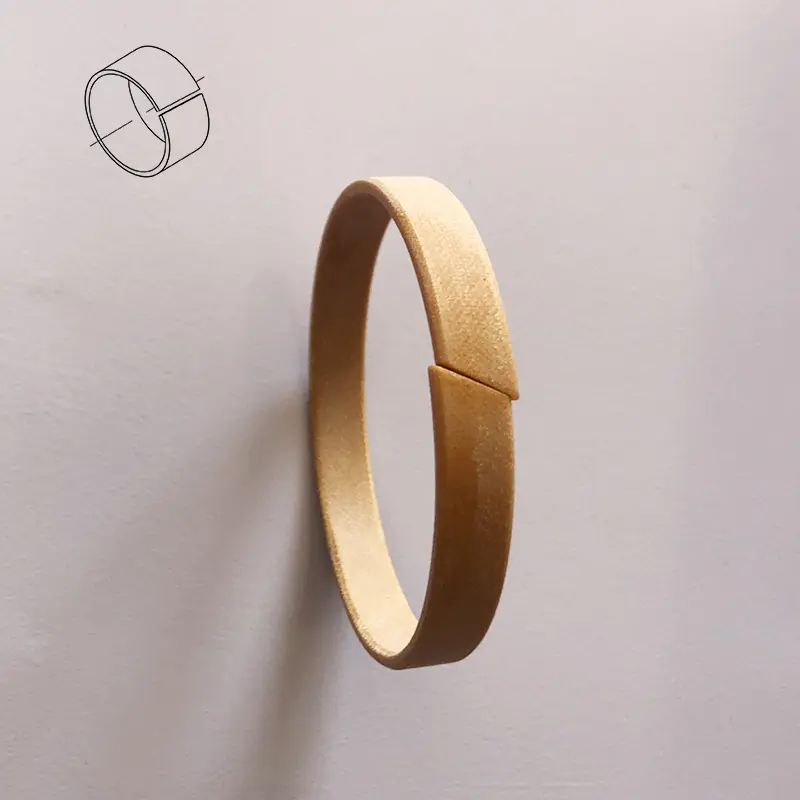

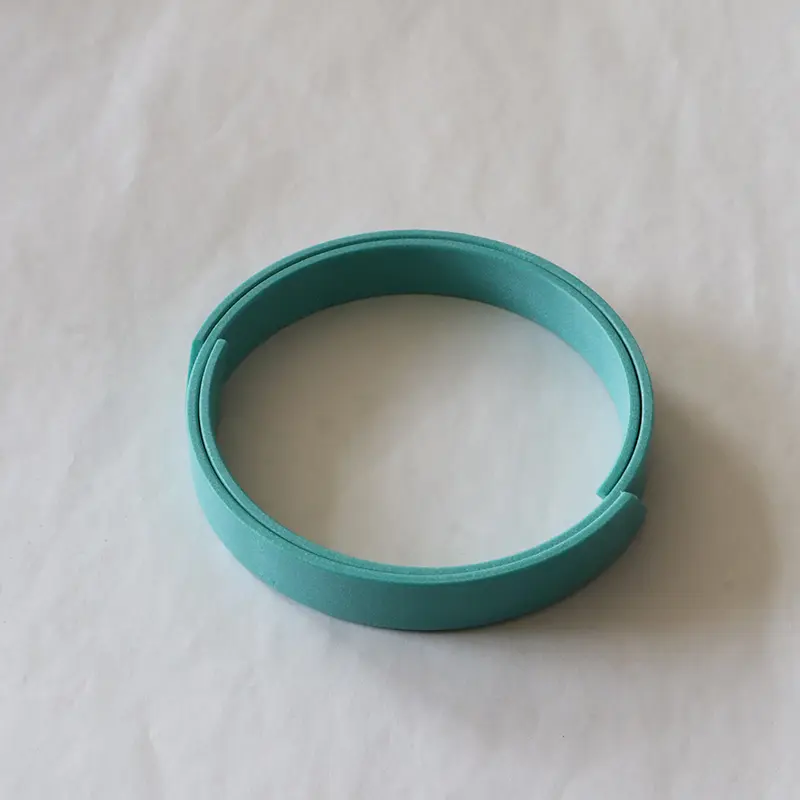

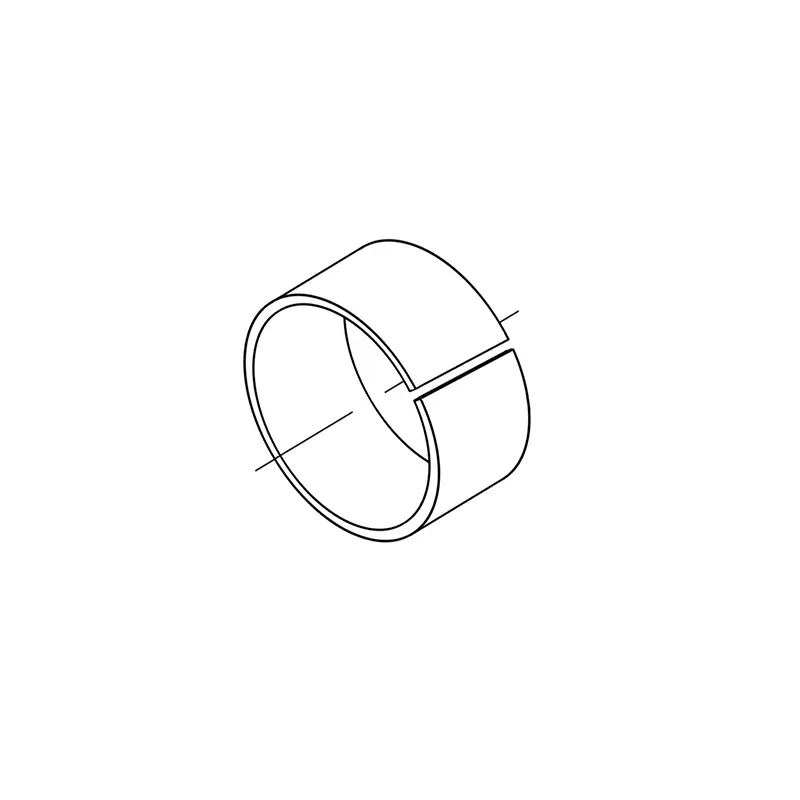

RCT nekovový sprievodca prsteň pre piest
Pre piest alebo piestovú tyč vedúcu v hydraulickom valci má kruh opotrebenia presný vodiaci účinok a môže absorbovať radiálne sily. Zároveň môže opotrebovací krúžok zabrániť kovovým kontaktom s kĺzavými časťami v hydraulickom valci. V porovnaní s kovovými krúžkami má kovové krúžky, ktoré neoverné opotrebenie majú veľa výhod. Medzi nimi sú k dispozícii fenolické a PTFE vodiace krúžky, ktoré sa vysielajú na látku, ktoré sú k dispozícii v type rezania na mieste a typu pripraveného na použitie.
1. Dobrý odolnosť proti opotrebeniu
2. Vyvarujte sa kontaktu s kovovým kovom
3. Môže potlačiť mechanické vibrácie
4. V dôsledku centrovacieho účinku kruhu odolného voči opotrebeniu je povolená veľká radiálna vôľa
5. Drážk je jednoduchá a ľahko sa inštaluje
6. Nízke náklady na údržbu na základe vyššie uvedených výhod sa široko používajú
Materiál:
1. Polytetrafluóretylén PTFE3 (všeobecný materiál), PTFE4 (uplatniteľné na médiá s nízkou viskozitou, ako je voda), PTFE1 (nízke požiadavky na trenie, ako je pneumatika)
2. Polyoxymetylén pom alebo nylon PA a jeho modifikované materiály
3. Formaldehyd živica + zosilnenie vlákien Prif
Porovnávacia tabuľka kapacity zaťaženia rôznych materiálov (referencia)
| Materiál | Maximálna kapacita (N/mm2) |
| Medený prášok naplnený PTFE | 15 (20 ℃); 7,5 (80 ℃) 5 (120 ℃) |
| Fenolový prášok s látkou | 90 (60 ℃); 40 (80 ℃) |
| Polyoxymetylén alebo nylon | 25 (60 ℃); 15 (80 ℃) |
| Vyplnený polyoxymetylén alebo nylon | 40 (60 ℃); 30 (80 ℃) |
| Plynulosť | Rtmax (μm) | RA (μm) |
| Posuvná plocha | ≤2,5 | 0,05-0.3 |
| Drážka dna | ≤10 | ≤2 |
| Drážková strana | ≤15 | ≤3 |

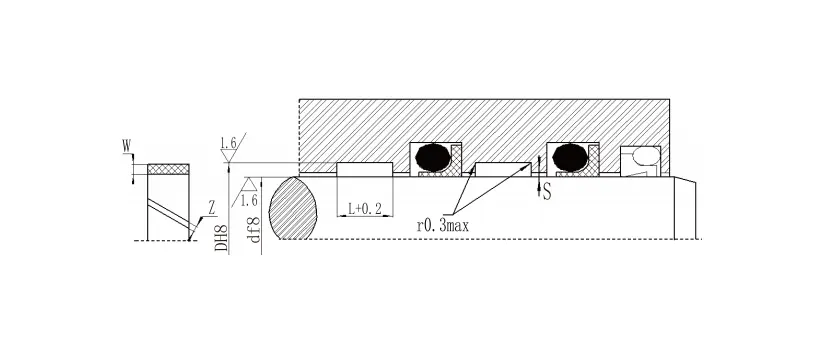

Séria špecifikácie prsteňa s piestovými tyčami
| Priemer tyče | Priemer | Šírka drážky | Hrúbka | Priepasť |
|
Priemer tyče | Priemer | Šírka drážky | Hrúbka | Priepasť |
| D F8/H9 | D H8 | L+0.2 | W | Z | D F8/H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | D+3,1 | 2.5 | 1.55 | 1-2 | 200-999.9 | D+5 | 25 | 2.5 | 8-33 | |
| 10-50 | D+3,1 | 4 | 1.55 | 1-3 | 1000-4200 | D+5 | 25 | 2.5 | 33-134 | |
| 15-140 | D+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | D+8 | 25 | 4 | 10-33 | |
| 20-220 | D+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | D+8 | 25 | 4 | 33-70 | |
| 80-400 | D+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
