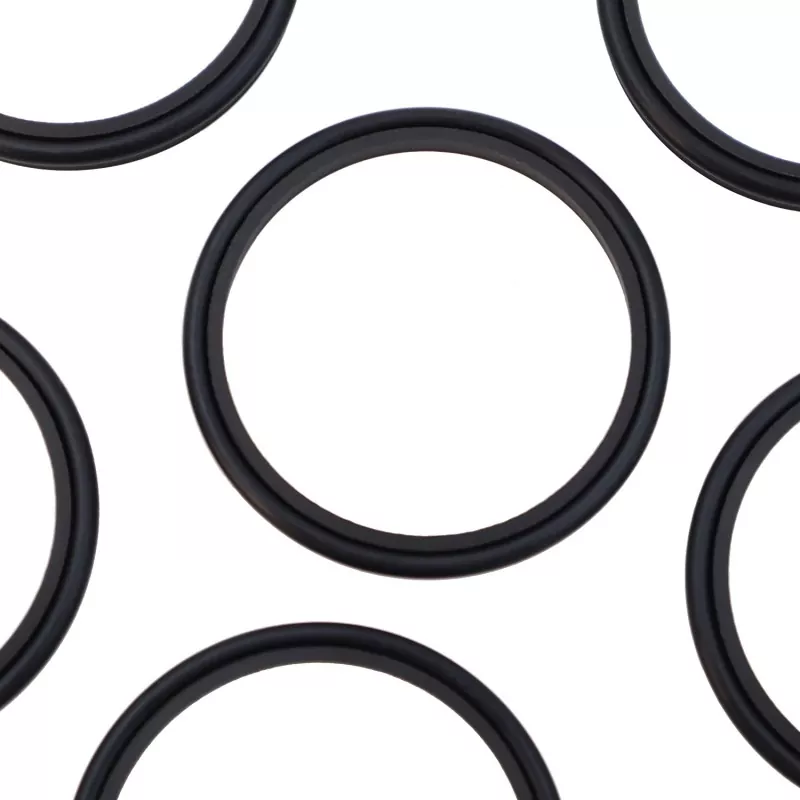

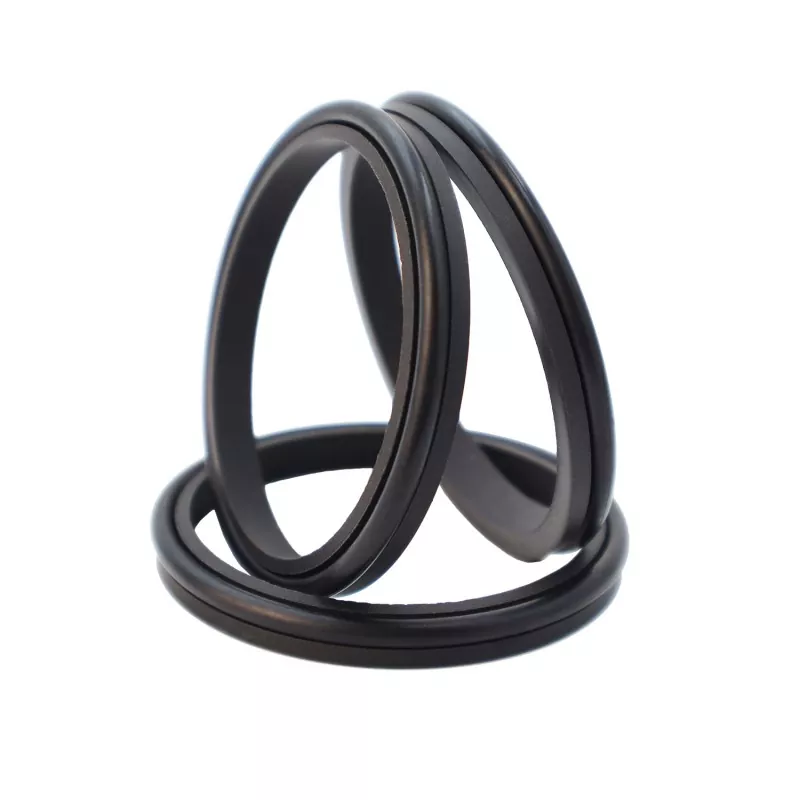

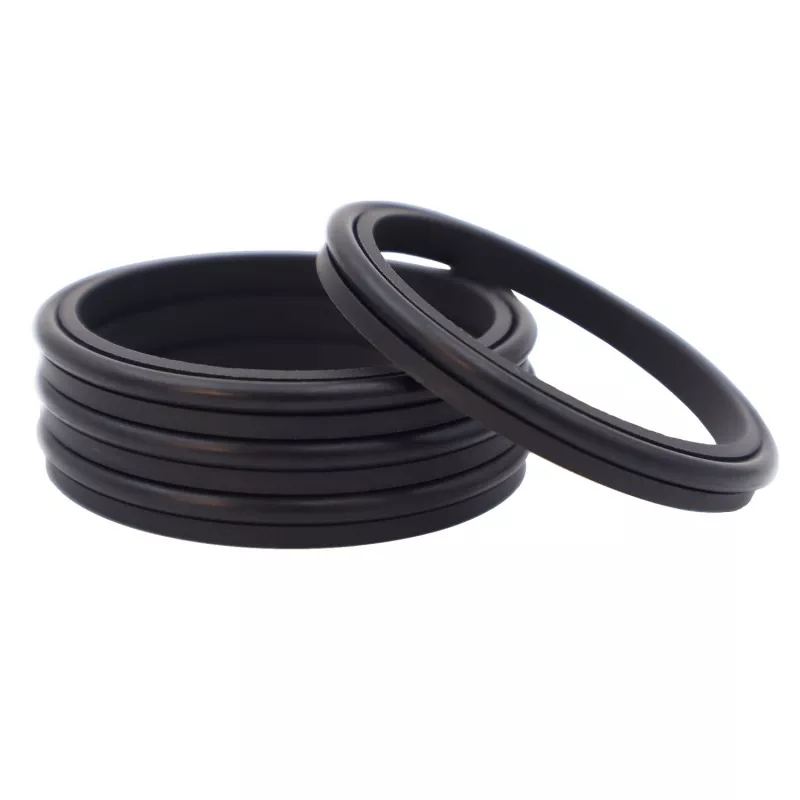

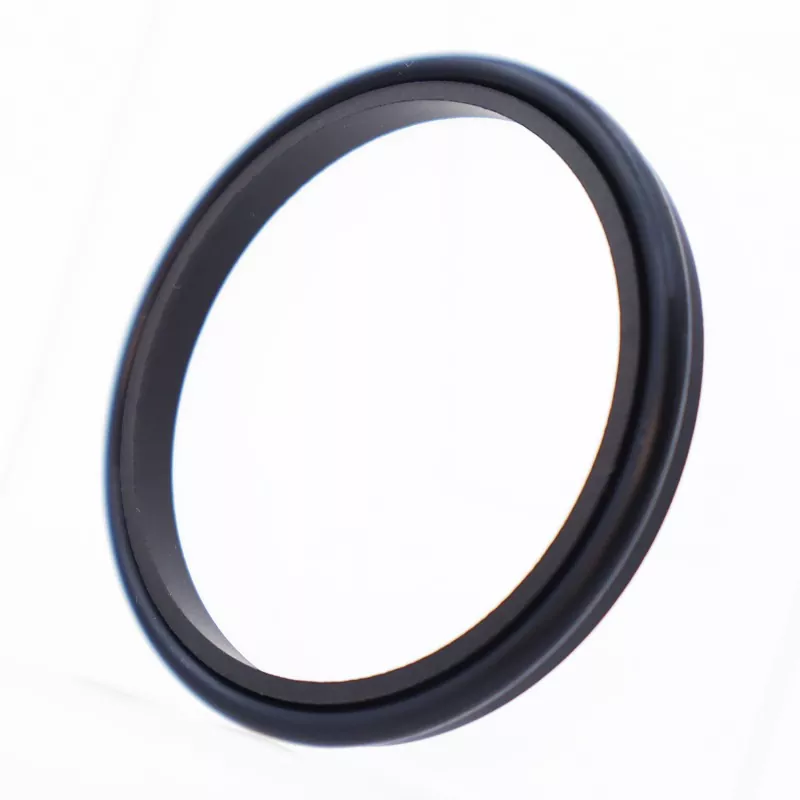

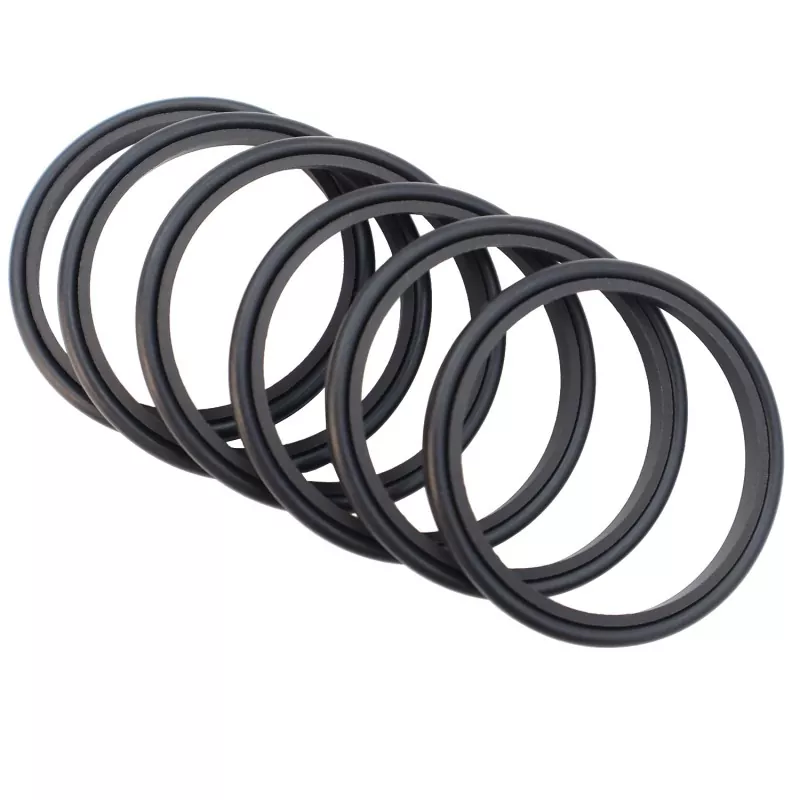

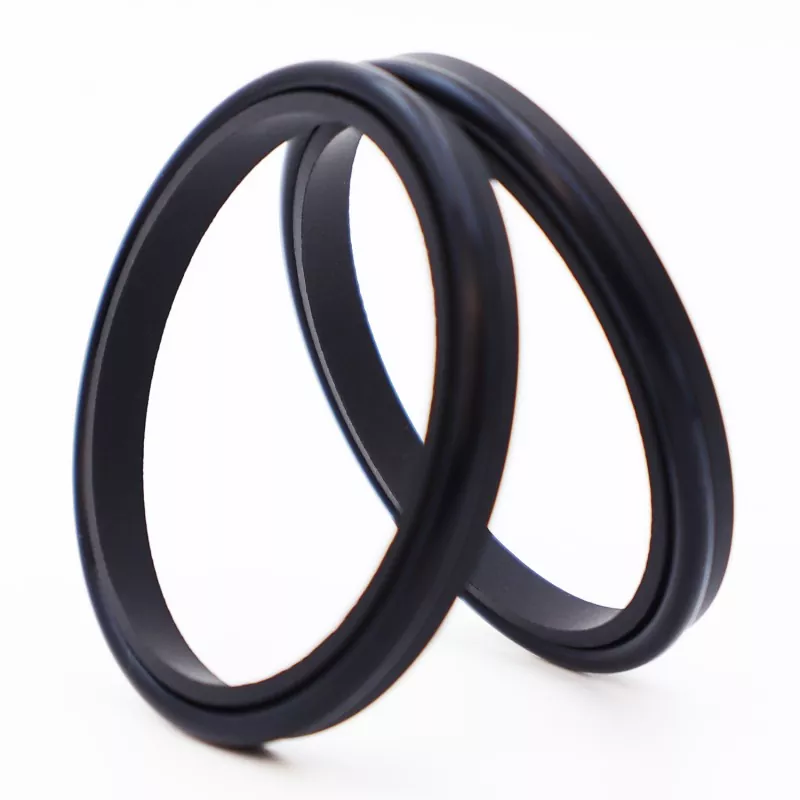

Kombinované stieracie tesnenie s jedným okrajom je jednočinné stieracie tesnenie zložené z naplneného stieracieho krúžku s jedným okrajom z PTFE a gumového O-krúžku; funguje tak, že zoškrabuje prach a zabraňuje kontaminácii systému. Je vhodný pre aplikácie s vratným, oscilačným alebo špirálovým pohybom.
|
Tlak (MPa) |
Teplota (°C) |
Rýchlosť m/s |
Médiá |
|
- |
-35 až +100 (s O-krúžkom z NBR) |
6 |
Hydraulický olej, emulzia, voda atď. |
|
-20 až +200 (s O-krúžkom FKM) |
Objednávací model: RCF03—80-PTFE3—R01
RCF03 – Model | 80 – Priemer hriadeľa | PTFE3 – modifikovaný PTFE na všeobecné použitie | R01 – Kód materiálu pre gumené komponenty
Nitrilový kaučuk (NBR) – R01 | Fluórkaučuk (FKM) – R02
Výrobky je možné dodať v akejkoľvek veľkosti v rámci špecifikovaného rozsahu parametrov.
|

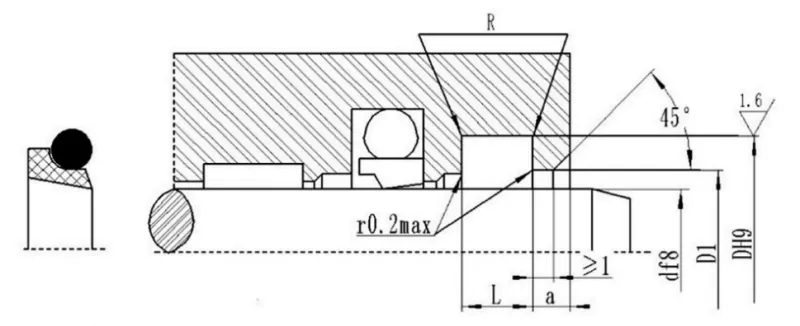

Rozsah priemeru hriadeľa d f8 |
Priemer drážky D H9 |
Šírka drážky L+0,2 |
Priemer voľného otvoru D1 H11 |
Čistá šírka otvoru a ≥ |
Polomer rohu R≤ |
O-krúžok Priemer prierezu robiť |
|
4~11 |
d+4,8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6,8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8,8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12,2 |
8.4 |
d+2,0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16,0 |
11.0 |
d+2,0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20,0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
